Sécurité de l'Infrastructure Réseau et Mécanismes de Contrôle d'Accès

PRÉSENTATION DU MODULE

L’infrastructure de sécurité réseau définit l’interconnexion des équipements pour garantir des communications sécurisées de bout en bout. L’objectif principal est de protéger les ressources de données et d’assurer la disponibilité des services grâce à des architectures standardisées recommandées par l’industrie. Ce module examine le modèle de conception réseau à trois couches, les différentes architectures de pare-feu (dont les pare-feu à politique par zone — ZPF), ainsi que la mise en œuvre opérationnelle des listes de contrôle d’accès (ACL) et des protocoles d’administration tels que SNMP, NetFlow et AAA.

CONCEPTS FONDAMENTAUX ET DÉFINITIONS

Terme	Définition
Liste de contrôle d’accès (ACL)	Série séquentielle de commandes qui autorisent ou refusent des paquets en fonction des informations contenues dans l’en-tête (adresse source, destination, protocole, etc.).
Pare-feu à politique par zone (ZPF)	Modèle de sécurité dans lequel les interfaces sont assignées à des zones logiques, et les politiques de sécurité s’appliquent au trafic circulant entre ces zones.
Protocole SNMP	Protocole de couche application permettant aux administrateurs de surveiller et gérer les performances, résoudre les incidents et planifier la croissance du réseau.
AAA (Authentification, Autorisation, Comptabilisation)	Cadre de contrôle d’accès aux ressources réseau, d’application des politiques et d’audit des activités.
Réseau privé virtuel (VPN)	Environnement de communication privé et chiffré créé sur une infrastructure réseau publique pour assurer la confidentialité des données.
NetFlow	Protocole Cisco fournissant des statistiques détaillées sur les flux de paquets IP traversant un équipement réseau.
Mise en miroir de port (Port Mirroring)	Fonctionnalité de commutateur qui duplique le trafic d’un port et le redirige vers un autre port où est connecté un analyseur réseau.
Syslog	Protocole standard pour transmettre les messages de journalisation des équipements réseau vers un serveur centralisé.
NTP (Network Time Protocol)	Synchronise les horloges des équipements réseau pour garantir des horodatages cohérents et précis sur toute l’infrastructure.

TAXONOMIE ET CLASSIFICATION TECHNIQUE

Couches du modèle de conception réseau hiérarchique

Le réseau LAN câblé en entreprise utilise un modèle hiérarchique pour séparer la topologie en groupes modulaires. Cette séparation permet à chaque couche d’implémenter des fonctions spécifiques, ce qui simplifie la conception, le déploiement et la gestion du réseau.

Couche	Fonction principale	Caractéristiques clés
Couche d’accès	Fournit aux terminaux et aux utilisateurs une connexion initiale au réseau	Commutateurs, points d’accès Wi-Fi ; premier point d’entrée des équipements
Couche de distribution	Agrège le trafic de la couche d’accès et fournit la connectivité aux services	Routage, filtrage, politiques QoS, délimitation des VLAN
Couche cœur (Core)	Assure la connectivité à haute vitesse entre les couches de distribution dans les grands environnements LAN	Fabric de commutation haute performance ; traitement minimal, débit maximal

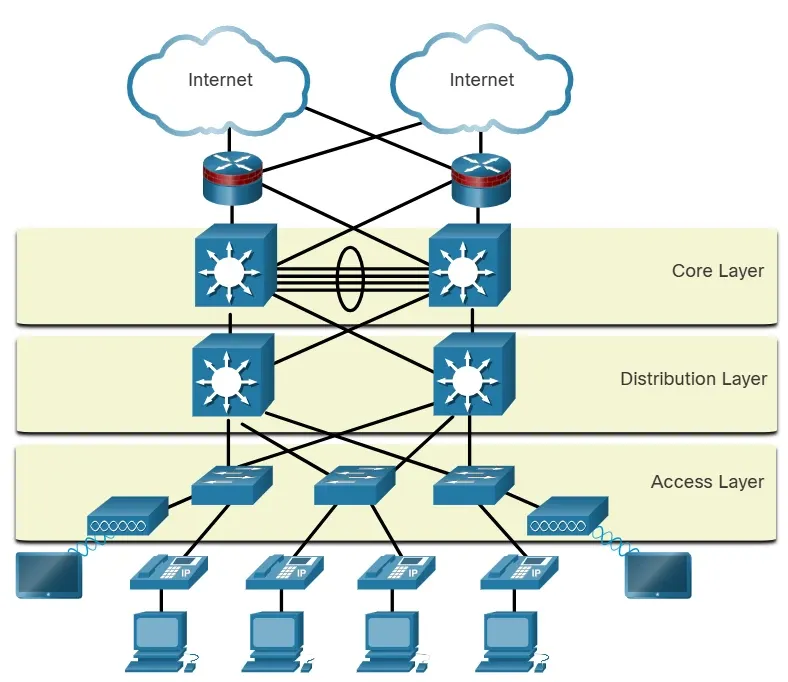

hierarchical design model

Principe de conception : Chaque couche a un rôle distinct. Appliquer des fonctions lourdes au mauvais niveau (ex. : filtrage ACL intensif au Core) nuit aux performances et à la gestion.

Classification des technologies de pare-feu

Les pare-feu sont les seuls points de transit entre les réseaux internes (de confiance) et les réseaux externes (non fiables), appliquant les politiques de contrôle d’accès entre ces zones.

Avantages et limites des pare-feu

Avantages	Limites
Protègent les hôtes sensibles contre les utilisateurs non fiables	Une mauvaise configuration peut créer un point de défaillance unique
Assainissent les flux de protocoles, bloquant leur exploitation	Certaines données applicatives ne peuvent pas transiter de façon sécurisée
Bloquent les données malveillantes vers les serveurs et clients	Les utilisateurs peuvent tenter de contourner le pare-feu via des tunnels
Centralisent et simplifient la gestion de la sécurité	Peuvent réduire les performances réseau sous forte charge
Résistent aux attaques réseau	Ne protègent pas contre les menaces qui contournent le pare-feu

Types de pare-feu — Tableau comparatif

Type de pare-feu	Couche(s) OSI	Mécanisme principal	Cas d’usage typique
Filtrage de paquets	L3, L4	Consultation stateless d’une table de règles basée sur IP et port	ACL de base sur routeur (ex. : bloquer le port 25)
Pare-feu à état (Stateful)	L3, L4, L5	Suivi des connexions actives dans une table d’état ; type le plus répandu	Défense périmétrique en entreprise
Passerelle applicative (Proxy)	L3, L4, L5, L7	Proxy des connexions ; le client n’atteint jamais directement le serveur	Inspection approfondie de HTTP, FTP, DNS
Nouvelle génération (NGFW)	L3 – L7	Intègre IPS, contrôle applicatif, renseignement sur les menaces	Sécurité périmétrique moderne et cloud
Transparent	L2	Filtre le trafic IP entre une paire d’interfaces en pont (bridge)	Inspection inline sans renumérotation IP
Basé sur l’hôte	Application	Logiciel pare-feu s’exécutant sur un PC ou serveur spécifique	Protection des terminaux et serveurs
Hybride	Multiple	Combinaison de plusieurs types de pare-feu (ex. : stateful + proxy)	Environnements complexes nécessitant une inspection multicouche

ANALYSE OPÉRATIONNELLE

Architectures de conception de pare-feu

1. Réseau privé / public (conception à deux interfaces)

La conception la plus simple utilise deux interfaces : une interne (de confiance) et une externe (non fiable).

Le trafic depuis le réseau privé vers le réseau public est inspecté et autorisé.
Le trafic de retour associé aux sessions initiées depuis l’intérieur est autorisé automatiquement.
Le trafic provenant du réseau public vers le réseau privé est généralement bloqué.

2. Zone démilitarisée (DMZ) — Conception à trois interfaces

La DMZ ajoute une troisième interface pour héberger les services publics (serveurs web, messagerie, DNS) tout en protégeant le réseau interne.

Direction du trafic	Comportement
Interne → Externe / DMZ	✅ Inspecté et autorisé avec peu de restrictions
Externe → DMZ	⚠️ Sélectivement autorisé (HTTP, HTTPS, DNS, SMTP uniquement)
DMZ → Interne	❌ Bloqué pour protéger le réseau privé
Externe → Interne	❌ Strictement bloqué
DMZ → Externe	⚠️ Sélectivement autorisé selon les besoins du service

3. Pare-feu à politique par zone (ZPF)

Le ZPF est l’évolution de l’inspection à état sur les routeurs Cisco IOS. Au lieu d’appliquer des politiques par interface, le ZPF regroupe les interfaces en zones logiques selon leur niveau de confiance ou leur fonction.

Principes fondamentaux du ZPF :

Principe	Description
Regroupement en zones	Les interfaces aux fonctions similaires sont regroupées (ex. : INTERNE, EXTERNE, DMZ). Une interface ne peut appartenir qu’à une seule zone.
Politique intra-zone par défaut	Le trafic entre interfaces de la même zone circule librement, sans politique appliquée.
Politique inter-zone par défaut	Tout trafic entre zones différentes est bloqué par défaut.
Zone-Pair	Configuration unidirectionnelle (ex. : INTERNE → EXTERNE) requise pour autoriser le trafic entre zones.
Self-Zone (zone routeur)	Représente le routeur lui-même (toutes les IPs d’interface). Aucune politique n’est appliquée par défaut au trafic à destination ou en provenance du routeur. Concerne SSH, SNMP et les protocoles de routage.

Listes de contrôle d’accès (ACL) — Mise en œuvre et vérification

Les ACL améliorent les performances réseau en limitant le trafic inutile et fournissent un niveau de sécurité de base en filtrant les paquets au niveau du routeur.

Types d’ACL

Type d’ACL	Critères de filtrage	Emplacement recommandé
ACL standard (1–99, 1300–1999)	Adresse IPv4 source uniquement	Le plus près possible de la destination
ACL étendue (100–199, 2000–2699)	Protocole, IP et port source/destination	Le plus près possible de la source
ACL nommée	Identique aux ACL standard/étendues, identifiée par un nom	Flexible ; remplace les ACL numérotées dans les configs modernes

Rôles fonctionnels des ACL

Limitation du trafic : Bloquer le trafic vidéo ou streaming pour réduire la consommation de bande passante.
Contrôle des flux : Restreindre la livraison des mises à jour de routage aux sources connues uniquement.
Sécurité d’accès de base : Autoriser ou refuser des hôtes spécifiques sur des segments réseau.
Filtrage par type de trafic : Autoriser le courrier électronique tout en bloquant Telnet.

Référence TP — Démonstration ACL (Packet Tracer 12.3.4)

Ce TP illustre l’effet d’une ACL standard sur le trafic ICMP (ping) :

Scénario : L’ACL 11 est appliquée en sortie (outbound) sur l’interface Serial0/0/0 du routeur R1.

R1# show access-lists
Standard IP access list 11
  10 deny   192.168.10.0 0.0.0.255
  20 permit any

Instruction	Effet
`10 deny 192.168.10.0 0.0.0.255`	Bloque tout le trafic du sous-réseau 192.168.10.0/24 (y compris les pings ICMP)
`20 permit any`	Autorise tout autre trafic

Résultat : PC1 (sur 192.168.10.0/24) peut pinguer les équipements locaux (PC2, PC3) mais ne peut pas pinguer les équipements distants (PC4, serveur DNS), car l’ACL bloque son trafic avant qu’il ne quitte Se0/0/0.

Procédure de suppression de l’ACL :

R1(config)# int se0/0/0
R1(config-if)# no ip access-group 11 out   ! Détacher l'ACL de l'interface
R1(config)# no access-list 11              ! Supprimer l'ACL de la config globale

Commandes de vérification essentielles

Commande	Utilité
`show access-lists`	Affiche toutes les ACL configurées et leurs compteurs de correspondances
`show access-lists [numéro/nom]`	Affiche une ACL spécifique
`show ip interface [interface]`	Indique quelle ACL est appliquée et dans quelle direction
`show run`	Affiche la configuration complète en cours d’exécution
`no access-list [numéro]`	Supprime une ACL spécifique de la configuration globale
`no ip access-group [numéro] [in/out]`	Détache une ACL d’une interface

Important : Une ACL n’a aucun effet tant qu’elle n’est pas appliquée à une interface dans une direction précise (in ou out). Les ACL entrantes sont évaluées avant le routage ; les ACL sortantes sont évaluées après le routage.

Protocoles de surveillance et de gestion réseau

Protocole / Outil	Fonction	Détail clé
SNMP	Permet aux administrateurs de surveiller et gérer les équipements réseau	Collecte de données de performance ; envoi de traps en cas de dépassement de seuil
NetFlow	Fournit des statistiques sur les flux de paquets traversant un équipement	Identifie les flux par 7 champs : IP src/dst, port src/dst, protocole L3, ToS, interface d’entrée
Port Mirroring (SPAN)	Duplique le trafic d’un port de commutateur vers un autre pour analyse	Utilisé pour connecter des analyseurs de paquets ou des IDS/IPS sans perturber le trafic
Syslog	Transmet les messages système vers un serveur de journalisation centralisé	Niveaux de sévérité de 0 (Urgence) à 7 (Débogage) ; essentiel pour l’analyse forensique
NTP	Synchronise l’heure sur tous les équipements réseau	Indispensable pour la cohérence des journaux et l’analyse forensique

ÉTUDES DE CAS ET POINTS CLÉS D’EXAMEN

Flux de trafic DMZ — Matrice de décision

[Internet / Externe]
         |
     [ Pare-feu ]
    /      |      \
Externe   DMZ   Interne
          |
  [Serveur Web / Mail / DNS]

Zone source	Zone destination	Action par défaut
Interne	Externe	✅ Autorisé et inspecté
Interne	DMZ	✅ Autorisé et inspecté
Externe	DMZ	⚠️ Sélectivement autorisé (HTTP, HTTPS, DNS, SMTP)
DMZ	Interne	❌ Bloqué
Externe	Interne	❌ Bloqué
DMZ	Externe	⚠️ Sélectivement autorisé

Cadre de sécurité AAA

Fonction AAA	Description	Exemple
Authentification	Vérifie l’identité via des identifiants, jetons ou challenge/réponse	Connexion avec nom d’utilisateur + mot de passe
Autorisation	Définit ce qu’un utilisateur authentifié est autorisé à faire	”L’utilisateur ‘student’ peut uniquement accéder à serverXYZ via SSH”
Comptabilisation	Enregistre les actions effectuées par les utilisateurs authentifiés	”L’utilisateur ‘student’ a accédé à serverXYZ via SSH pendant 15 minutes”

TACACS+ vs RADIUS — Comparaison

Caractéristique	TACACS+	RADIUS
Protocole de transport	TCP	UDP
Chiffrement	Paquet entier chiffré	Mot de passe uniquement
Séparation AAA	Entièrement séparée (modulaire)	Authentification + Autorisation combinées
Standard	Principalement propriétaire Cisco	Ouvert / RFC standard
Challenge d’authentification	Bidirectionnel (basé sur CHAP)	Unidirectionnel
Autorisation de commandes routeur	Par utilisateur / par groupe	Non supportée
Comptabilisation	Limitée	Étendue
Recommandé pour	Administration des équipements réseau	Accès réseau des utilisateurs / VPN

Niveaux de strate NTP

Strate 0  — Horloges atomiques / GPS (référence matérielle)
    |
Strate 1  — Serveurs directement connectés à une source strate 0
    |
Strate 2  — Clients/serveurs NTP synchronisés sur la strate 1
    |
Strate 3+ — Équipements synchronisés sur la strate 2 (max 15 sauts)
    |
Strate 16 — Équipement non synchronisé

Niveau de strate	Description
0	Équipements de référence haute précision (horloges atomiques, GPS) — non directement sur le réseau
1	Directement connectés à une source de strate 0
2	Synchronisés via le réseau sur des serveurs de strate 1 ; peuvent aussi servir la strate 3
16	Équipement non synchronisé — indique une défaillance NTP

Remarque : Plus le numéro de strate est faible, plus le serveur est proche de la source de temps de référence. Le nombre de sauts maximum est 15.

VPN — Réseaux privés virtuels

Un VPN crée une connexion privée logique sur un réseau public, assurant la confidentialité grâce au chiffrement.

Couche VPN	Protocoles / Technologies
Couche 2	L2TP, PPTP
Couche 3	GRE, IPsec, MPLS

GRE (Generic Routing Encapsulation) : Encapsule divers protocoles de couche 3 dans des tunnels IP. Ne fournit pas de chiffrement nativement.
IPsec : Suite de protocoles IETF assurant authentification, intégrité et chiffrement du trafic IP. Solution VPN sécurisée la plus répandue.
MPLS : Fournit une connectivité any-to-any entre sites via les réseaux des opérateurs.

QUESTIONS DE RÉVISION — RÉFÉRENCE RAPIDE

Question	Réponse
Quelle couche fournit la connectivité aux terminaux et utilisateurs ?	Couche d’accès
Quelle couche assure la connectivité inter-distribution dans les grands LAN ?	Couche cœur (Core)
Quelle couche agrège le trafic et connecte aux services ?	Couche de distribution
Quel design regroupe les interfaces aux fonctions similaires en zones ?	ZPF (Pare-feu à politique par zone)
Quel pare-feu filtre aux couches L3, L4, L5, L7 ?	Passerelle applicative (Proxy)
Quel pare-feu est une combinaison de plusieurs types ?	Hybride
Quel pare-feu fait partie d’un routeur et filtre sur L3/L4 ?	Filtrage de paquets
Quel pare-feu s’exécute comme logiciel sur un PC ou serveur ?	Basé sur l’hôte (Host-based)
Quel pare-feu filtre entre une paire d’interfaces en pont ?	Transparent
Qu’est-ce qui duplique le trafic d’un commutateur à des fins de surveillance ?	Mise en miroir de port (Port Mirroring)
Qu’est-ce qu’une série de commandes contrôlant le transfert ou le rejet de paquets ?	ACL
Qu’est-ce qui fournit des statistiques sur les flux de paquets traversant un équipement ?	NetFlow
Qu’est-ce qui crée un réseau privé sur un réseau public ?	VPN
Qu’est-ce qui synchronise la date et l’heure sur les équipements réseau ?	NTP
Qu’est-ce qui collecte les messages de statut des équipements vers un serveur ?	Syslog
Qu’est-ce qui permet aux administrateurs de surveiller et gérer les équipements réseau ?	SNMP
Qu’est-ce qui authentifie les utilisateurs, contrôle l’accès aux ressources et enregistre l’activité ?	Serveur AAA

RÉFLEXION CRITIQUE — QUESTION D’EXAMEN

En quoi la mise en œuvre d’un pare-feu à état diffère-t-elle opérationnellement d’un pare-feu à filtrage de paquets dans le traitement du trafic de retour provenant d’un réseau non fiable ?

Un pare-feu à filtrage de paquets est sans état (stateless) : il évalue chaque paquet de façon indépendante par rapport à une table de règles statique basée sur les en-têtes L3/L4 (adresse IP, port, protocole). Il n’a aucune mémoire des paquets précédents. Pour autoriser le trafic de retour depuis un serveur externe, l’administrateur doit explicitement créer une règle autorisant le trafic entrant sur le port concerné — ce qui peut involontairement ouvrir le réseau à des connexions entrantes non sollicitées.

Un pare-feu à état (stateful) maintient une table d’état des connexions. Lorsqu’un hôte du réseau de confiance initie une connexion vers l’extérieur, le pare-feu enregistre cette session (IP source, IP destination, ports, numéros de séquence, état). Lorsque le trafic de retour arrive du réseau non fiable, le pare-feu consulte la table d’état, reconnaît ce trafic comme appartenant à une session légitime et établie, puis l’autorise automatiquement — sans nécessiter de règle entrante statique. Tout trafic ne correspondant à aucune entrée dans la table d’état est rejeté, ce qui rend les pare-feu à état nettement plus sécurisés pour gérer le trafic de retour asymétrique.
