Opérations des protocoles Ethernet et IP

PRÉSENTATION DU MODULE

Ce module propose un examen technique rigoureux des suites de protocoles Ethernet et IP (Internet Protocol). Pour un analyste en cybersécurité, comprendre les fonctions précises au niveau des bits de ces protocoles est indispensable pour interpréter les captures de paquets (PCAP) et identifier les comportements réseau anormaux. L’accent est mis sur l’intégrité structurelle des trames et la logique qui gouverne le transit des paquets à travers des réseaux hétérogènes.

---

CONCEPTS FONDAMENTAUX ET DÉFINITIONS

Le protocole Ethernet (Couche 2)

Ethernet opère à la couche Liaison de données (OSI Couche 2) et à la couche Physique, en fournissant l’adressage physique nécessaire à la communication de saut en saut (hop-to-hop). Il est défini par les normes IEEE 802.2 et 802.3 et supporte des débits allant de 10 Mbps à 100 000 Mbps (100 Gbps). Il utilise la méthode de contrôle d’accès CSMA/CD (Carrier Sense Multiple Access with Collision Detection).

• Adresse MAC : Adresse physique de 48 bits gravée dans la carte réseau (NIC) par le fabricant. Elle est globalement unique et s’exprime en 12 chiffres hexadécimaux (4 bits par chiffre hex). Elle peut être représentée avec des tirets, des deux-points ou des points.
• Unicast vs. Broadcast : L’adresse MAC source doit toujours être une adresse unicast (identifiant une seule NIC). L’adresse de destination peut être unicast, multicast ou broadcast.
• Sous-couche LLC (IEEE 802.2) : La sous-couche de contrôle de liaison logique communique avec les protocoles des couches supérieures. Elle n’ajoute PAS l’en-tête/trailer (c’est le rôle de la sous-couche MAC) et n’est PAS responsable du contrôle d’accès au média.

Le protocole Internet (Couche 3)

La couche Réseau assure des services de livraison de bout en bout. Elle encapsule le segment de la couche Transport (Couche 4) dans un paquet. Les protocoles principaux, IPv4 et IPv6, partagent trois caractéristiques fondamentales :

• Sans connexion (Connectionless) : Aucun établissement de session n’a lieu à cette couche avant l’envoi des paquets.
• Meilleur effort (Best Effort) : La fiabilité n’est pas une fonction de la couche Réseau ; la livraison n’est pas garantie. Les paquets peuvent être perdus, corrompus ou arriver dans le désordre. IP ne retransmet pas les paquets.
• Indépendant du média (Media Independent) : Le protocole fonctionne de manière identique sur câble cuivre, fibre optique ou media sans fil. Cependant, la couche réseau est responsable de la fragmentation quand un paquet dépasse le MTU du média.

Astuce examen : La couche Transport (Couche 4) envoie des segments qui sont encapsulés par la couche Réseau (Couche 3) dans des paquets IPv4 ou IPv6.

---

TAXONOMIE TECHNIQUE ET CLASSIFICATION

Analyse fonctionnelle des champs de la trame Ethernet

La taille minimale d’une trame Ethernet est de 64 octets et la taille maximale est de 1518 octets (de l’adresse MAC de destination jusqu’au FCS — le Préambule n’est pas compté dans la taille de la trame). Les trames inférieures au minimum sont appelées “runt frames” et sont éliminées.

Champ	Taille	Rôle technique
Préambule	7 octets	Avertit les destinations de se préparer (synchronisation) à recevoir une nouvelle trame.
Délimiteur de début de trame (SFD)	1 octet	Signale que l’octet suivant est le début de l’adresse MAC de destination.
Adresse de destination	6 octets	Champ clé utilisé par un hôte pour déterminer si une trame lui est adressée. Comparé à sa propre adresse MAC. Peut être unicast, multicast ou broadcast.
Adresse source	6 octets	Identifie la NIC d’origine. L’adresse MAC source ne peut être que unicast.
Type / Longueur (EtherType)	2 octets	Identifie le protocole de couche supérieure encapsulé (ex. : 0x0800 = IPv4, 0x86DD = IPv6, 0x0806 = ARP).
Champ de données	46–1500 octets	Contient le PDU de Couche 3 (paquet). Si la charge utile est trop petite, des bits de rembourrage (padding) sont ajoutés pour atteindre le minimum de 64 octets.
Séquence de contrôle de trame (FCS)	4 octets	Utilisé par la destination pour détecter les erreurs de transmission via un CRC (Contrôle de Redondance Cyclique). Si le CRC recalculé ne correspond pas, la trame est éliminée.

Astuce examen — Préambule vs. FCS :

• Préambule → “se préparer à recevoir”
• FCS → “vérifier les erreurs après réception”

En-tête de paquet IPv4 — Champs clés

Champ	Rôle technique
Version	Identifie la version IP (0100 = IPv4).
Services différenciés (DS / DSCP)	Utilisé pour déterminer la priorité de chaque paquet (QoS).
Durée de vie (TTL)	Décrémenté de 1 à chaque saut routeur. Quand il atteint 0, le paquet est éliminé et un message ICMP “Time Exceeded” est envoyé. Évite les boucles de routage infinies.
Protocole	Identifie le protocole de niveau supérieur (Couche 4) encapsulé. Valeurs courantes : ICMP = 1, TCP = 6, UDP = 17.
Somme de contrôle de l’en-tête (Header Checksum)	Utilisé pour détecter la corruption dans l’en-tête IPv4 uniquement (pas la charge utile).
Adresse IP source	Adresse 32 bits de l’hôte émetteur. Ne change pas en transit (sauf avec NAT).
Adresse IP de destination	Adresse 32 bits de l’hôte destinataire. Ne change pas en transit (sauf avec NAT).
Identification, Drapeaux, Décalage de fragment	Utilisés pour suivre et réassembler les paquets fragmentés.

Astuce examen — Header Checksum vs. FCS :

• Header Checksum → détecte la corruption dans l’en-tête IPv4 (Couche 3)
• FCS → détecte les erreurs dans la trame Ethernet (Couche 2)

Piège fréquent : Les champs Longueur totale et Header Checksum servent à identifier et valider le paquet. Les champs utilisés pour réordonner les paquets fragmentés sont Identification, Drapeaux et Décalage de fragment — PAS Longueur totale ni Header Checksum.

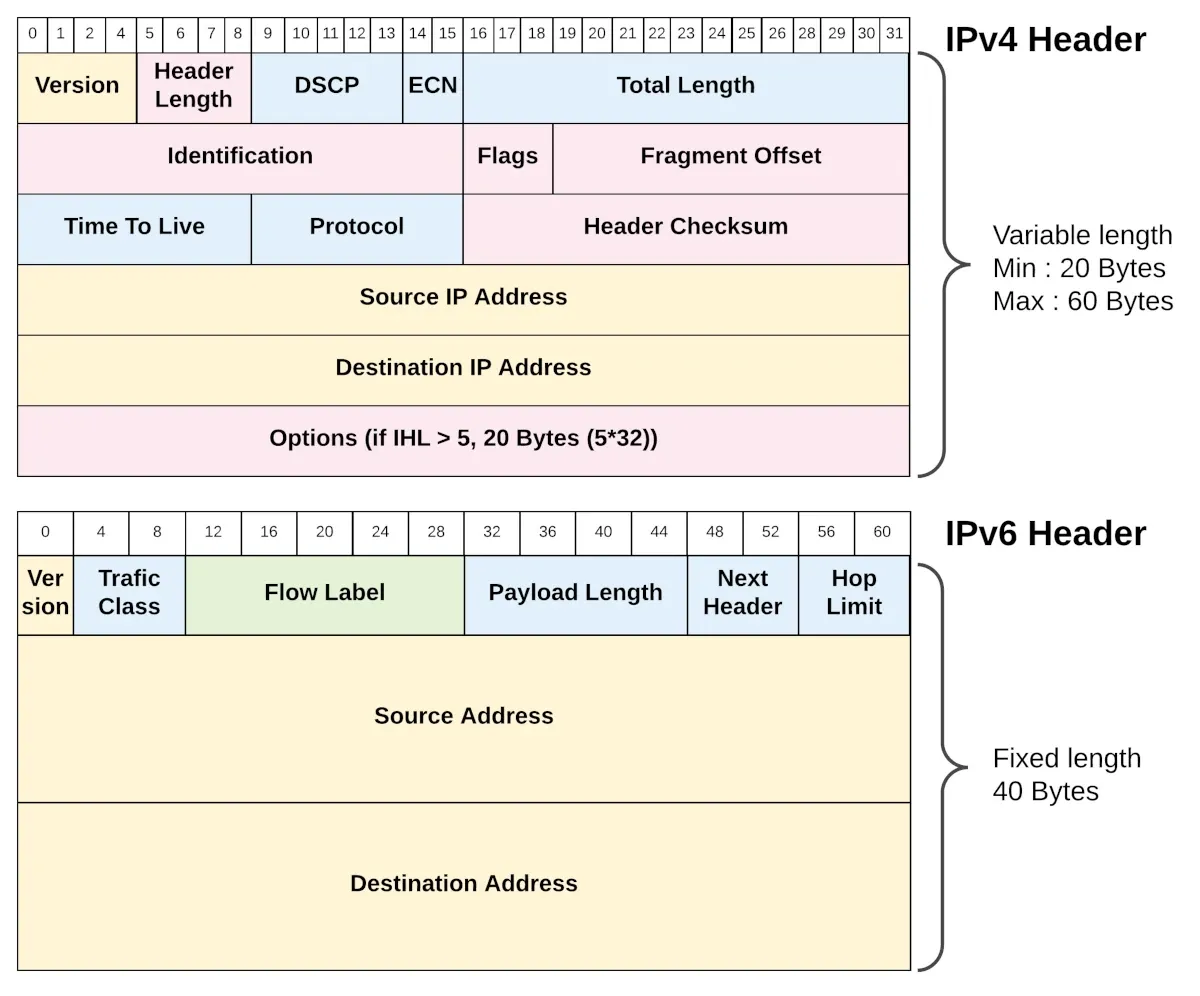

Comparaison des en-têtes IPv4 vs. IPv6

Caractéristique	IPv4	IPv6
Longueur de l’adresse	32 bits	128 bits
Représentation	Décimal pointé	Hexadécimal (hextets)
Gestion des erreurs	Header Checksum présent	Pas de Header Checksum (géré en Couche 2/4)
Configuration	Statique ou DHCPv4	SLAAC ou DHCPv6
Fragmentation	Effectuée par les routeurs ou la source	Effectuée uniquement par la source
Espace d’adressage	~4,3 milliards	~340 undécillions

---

ANALYSE OPÉRATIONNELLE

Adressage IPv4 : Portion réseau vs. portion hôte

Une adresse IPv4 est une adresse hiérarchique de 32 bits qui contient :

• Une portion réseau (identifie le réseau)
• Une portion hôte (identifie l’hôte spécifique sur ce réseau)

Le masque de sous-réseau différencie les deux portions. Un masque de sous-réseau est une séquence consécutive de bits à 1 (déterminant la portion réseau) suivie d’une séquence consécutive de bits à 0 (déterminant la portion hôte). Ce n’est PAS une combinaison arbitraire de 0 et de 1. Sa longueur est de 32 bits (comme une adresse IPv4), pas 24 bits.

Les bits à 1 du masque → portion réseau. Les bits à 0 → portion hôte.

L’adresse IPv4 seule est insuffisante pour déterminer les portions réseau et hôte — le masque de sous-réseau est toujours nécessaire.

L’opération AND (ET logique)

Pour déterminer la destination d’un paquet, un équipement de Couche 3 effectue une opération ET bit à bit (ANDing).

Table de vérité ET :

• 1 ET 1 = 1
• 1 ET 0 = 0
• 0 ET 1 = 0
• 0 ET 0 = 0

Astuce examen — Règles AND :

• 1 ET 0 = 0 ✓
• 1 ET 1 = 1 ✓ (PAS 0)
• L’AND s’effectue entre une adresse IPv4 et un masque de sous-réseau (PAS entre deux adresses IPv4).
• Objectif : identifier l’adresse réseau de la destination (PAS l’adresse hôte, PAS l’adresse de broadcast).

Exemple : 10.128.17.4 ET 255.255.240.0

10.128.17.4   = 00001010.10000000.00010001.00000100
255.255.240.0 = 11111111.11111111.11110000.00000000
                -----------------------------------------
Résultat      = 00001010.10000000.00010000.00000000
              = 10.128.16.0

→ Adresse réseau : 10.128.16.0 / 255.255.240.0

Calcul de la capacité d’un sous-réseau

Pour l’examen CyberOps, des calculs précis du nombre d’hôtes sont requis.

Formule : Hôtes utilisables = $2^n - 2$ (on soustrait l’adresse réseau et l’adresse de broadcast), où n = nombre de bits hôtes.

Exemple : 192.168.1.0/27

• /27 → 27 bits pour le réseau, 5 bits pour les hôtes
• $2^5 = 32$ adresses au total
• 30 adresses hôtes utilisables

Décisions de transfert des hôtes

Un hôte source détermine si une destination est locale ou distante en effectuant un AND entre son propre masque et ses deux adresses IP (la sienne et celle de destination), puis en comparant les résultats.

• Destination locale → l’hôte communique directement (pas de routeur nécessaire). Les hôtes locaux peuvent se joindre sans routeur.
• Destination distante → le paquet est envoyé à la passerelle par défaut.

La passerelle par défaut :

• Est l’adresse IP du routeur sur le réseau local (pas un switch, pas un équipement d’un réseau distant).
• Possède une adresse IP dans la même plage que les hôtes locaux.
• Est requise pour transmettre des paquets en dehors du réseau local. Sans passerelle par défaut, le trafic ne peut pas quitter le réseau local.
• N’est pas nécessaire pour la communication entre hôtes sur le même réseau local.

Table de routage de l’hôte

Un hôte maintient sa propre table de routage locale contenant :

1. Une route vers l’interface de bouclage (loopback)
2. Une route vers le réseau local
3. Une route par défaut distante (via la passerelle par défaut)

Commandes :

• netstat -r ou route print → affiche la table de routage de l’hôte

Opération AND — Objectif en Couche 3

Un équipement de Couche 3 effectue l’opération AND sur une adresse IP de destination et un masque de sous-réseau pour identifier l’adresse réseau du réseau de destination. Ceci permet de prendre des décisions de routage (local vs. distant, quelle route utiliser).

---

ÉTUDES DE CAS ET POINTS CLÉS D’EXAMEN

Fragmentation et MTU

Quand un routeur reçoit un paquet plus grand que le MTU (Maximum Transmission Unit) de l’interface de sortie, il doit effectuer une Fragmentation. Le routeur découpe le paquet en morceaux plus petits. L’hôte de destination réassemble les fragments grâce aux champs Identification, Drapeaux et Décalage de fragment dans l’en-tête IPv4.

Vocabulaire clé :

• Segmentation → Couche Transport (TCP découpe les données en segments)
• Fragmentation → Couche Réseau (le routeur/la source divise les paquets pour un MTU plus petit)
• Encapsulation → enveloppement des données avec des en-têtes de protocole
• Sérialisation → conversion des données en flux de bits pour la transmission

Vérification de la boucle locale (Loopback)

Pour vérifier que la pile TCP/IP interne fonctionne correctement sans envoyer de trafic sur le média physique :

• Loopback IPv4 : 127.0.0.1
• Loopback IPv6 : ::1
• Commande : ping 127.0.0.1
• Teste : la pile TCP/IP sur l’hôte local — pas la connectivité physique, pas la connectivité avec un autre équipement.

Plages d’adresses IPv4 privées

Ces trois blocs d’adresses sont réservés à un usage privé et ne sont pas routables sur l’internet public :

Plage	CIDR	Classe
10.0.0.0 – 10.255.255.255	10.0.0.0/8	Classe A
172.16.0.0 – 172.31.255.255	172.16.0.0/12	Classe B
192.168.0.0 – 192.168.255.255	192.168.0.0/16	Classe C

Astuce examen : 172.16.4.4 ✓ privée | 172.32.x.x ✗ PAS privée | 192.167.x.x ✗ PAS privée | 224.x.x.x → multicast (PAS privée)

Caractéristiques d’IP (Les deux clés à l’examen)

IP fait :

• Fonctionner sans connexion dédiée de bout en bout (sans connexion)
• Fonctionner indépendamment du média réseau (indépendant du média)

IP ne fait PAS :

• Garantir la livraison des paquets
• Réassembler les paquets hors-ordre (c’est le rôle de TCP en Couche 4)
• Retransmettre les paquets en cas d’erreur

Compression et identification des adresses IPv6

IPv6 utilise un préfixe /64 pour la plupart des réseaux locaux, divisant l’adresse en deux parties :

1. Préfixe (64 premiers bits) : Identification du réseau.
2. Identifiant d’interface (64 derniers bits) : Identifiant de l’hôte.

Deux règles de compression :

1. Omettre les zéros de tête dans chaque hextet : 0db8 → db8, 0000 → 0
2. Double deux-points (::) remplace une séquence contiguë de hextets à zéro. Ne peut être utilisé qu’une seule fois par adresse.

Exemple : 2001:0DB8:75a3:0214:0607:1234:aa10:ba01 /64

• Préfixe réseau : 2001:0DB8:75a3:0214
• Identifiant hôte : 0607:1234:aa10:ba01

Exemple de compression IPv6 : 2001:0db8:eeff:000a:0000:0000:0000:0001

• Suppression des zéros de tête : 2001:db8:eeff:a:0:0:0:1
• Application du double deux-points : 2001:db8:eeff:a::1

Points clés sur l’adresse MAC

• C’est une adresse physique attribuée à une NIC Ethernet par le fabricant.
• Elle fait 48 bits de long (exprimée en 12 chiffres hexadécimaux).
• Elle identifie la source et la destination locales (Couche 2) — PAS des adresses à l’échelle d’internet (c’est le rôle d’IPv4/IPv6).
• Elle ne contient pas de portion réseau / portion hôte (c’est un concept propre aux adresses IP).

Caractéristiques de la technologie Ethernet (Choisir deux à l’examen)

• Définie par les normes IEEE 802.3 ✓
• Utilise la méthode de contrôle d’accès CSMA/CD ✓
• Utilise une topologie bus ou étoile (PAS anneau — l’anneau, c’est Token Ring / IEEE 802.5)
• Supporte des débits de 10 Mbps à 100 Gbps (PAS “une moyenne de 16 Mbps”)

Services de la couche Réseau OSI (Choisir deux à l’examen)

La couche Réseau (Couche 3) fournit :

• Le routage — sélection du meilleur chemin vers une destination
• L’adressage logique — adressage IP des équipements terminaux

La couche Réseau ne fournit PAS :

• La détection d’erreurs (→ FCS en Couche 2, ou TCP en Couche 4)
• Le placement des trames sur le média (→ Couche 2)
• La détection de collisions (→ CSMA/CD en Couche 1/2)
